【众工钢结构电梯井案例-1】—— 云浮市小区钢结构电梯井定制
返回列表 来源:广东众工钢构有限公司 发布日期:

项目概要

客户名称:云浮市三河洲花园第一栋

工程名称:旧楼加装钢结构电梯井道

项目坐标:云浮市三河洲花园

项目时间:2021年12月15日-2021年12月27日

钢结构电梯井

钢结构电梯井

钢结构电梯井

钢结构电梯井

钢结构电梯井

钢结构电梯井

钢结构电梯井

电梯井架钢结构

电梯井架钢结构

电梯井架钢结构

电梯井架钢结构

电梯井架钢结构设计

电梯井架钢结构设计

电梯井架钢结构设计

电梯井钢结构生产厂家

电梯井钢结构生产厂家

电梯井钢结构生产厂家

电梯井钢结构生产厂家

电梯井钢结构生产厂家

项目背景

居住在老式楼房小区的居民们,因楼房只有楼梯,平时非常不方便,大家迫切想要安装电梯,特别是老人家,上下也方便。钢结构电梯井节能、环保、抗震、安全,安装快速,施工周期短,施工现场减少噪音污染,也不会影响居民的正常生活和出行,材料可回收利用,绿色环保。

目前,我国有相当一部分老年人正居住在没有电梯的旧式多层住宅中,以及随着无障碍城市化工作的推进,多层住宅加装电梯的实际需求日益凸显,如何合理、安全地给既有住宅建筑加装电梯,也成为一些大中型城市所关注的民生焦点。

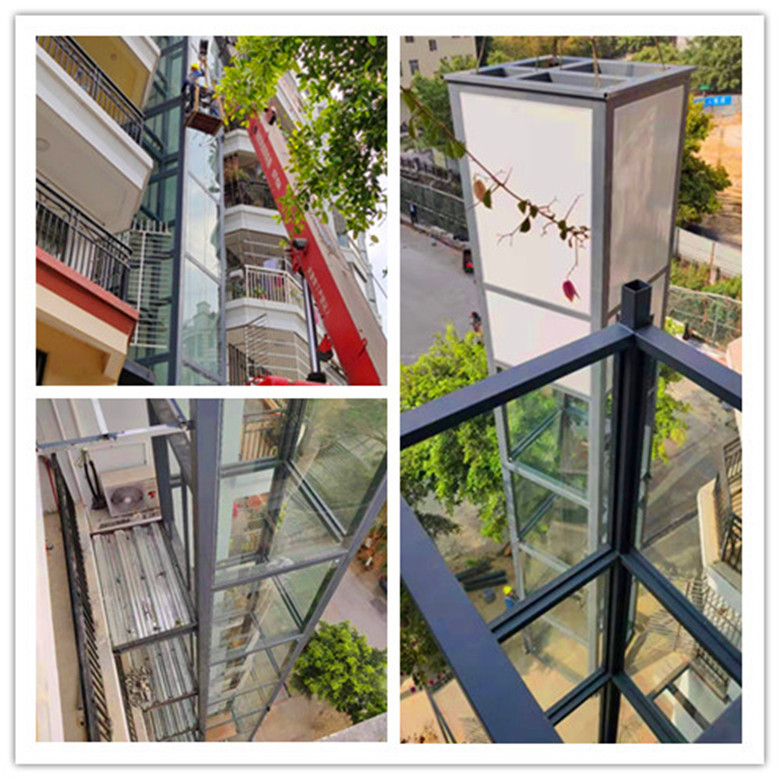

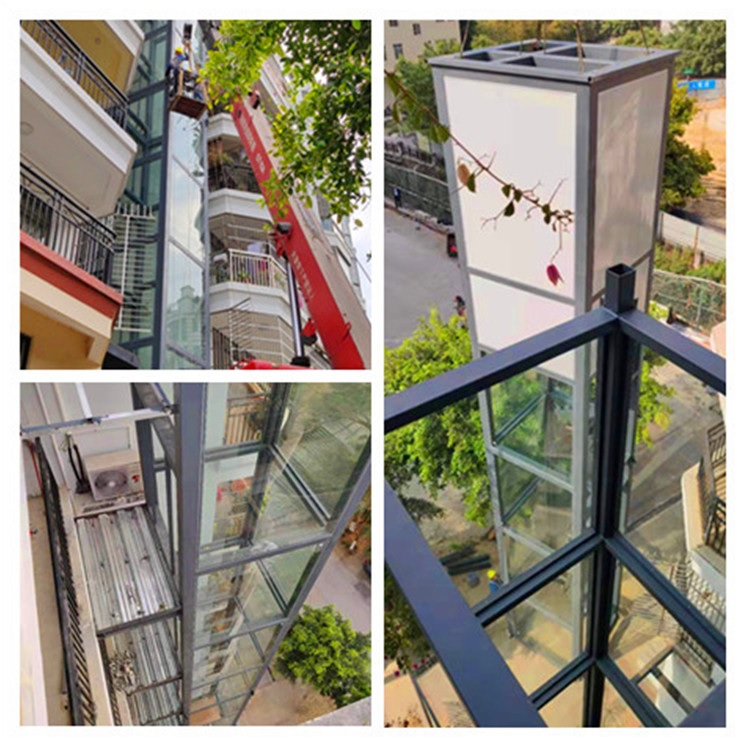

【天谱安工程案例】—— 云浮市钢结构电梯井定制安装(图2)

云浮市钢结构电梯井定制安装(图3)

项目简介

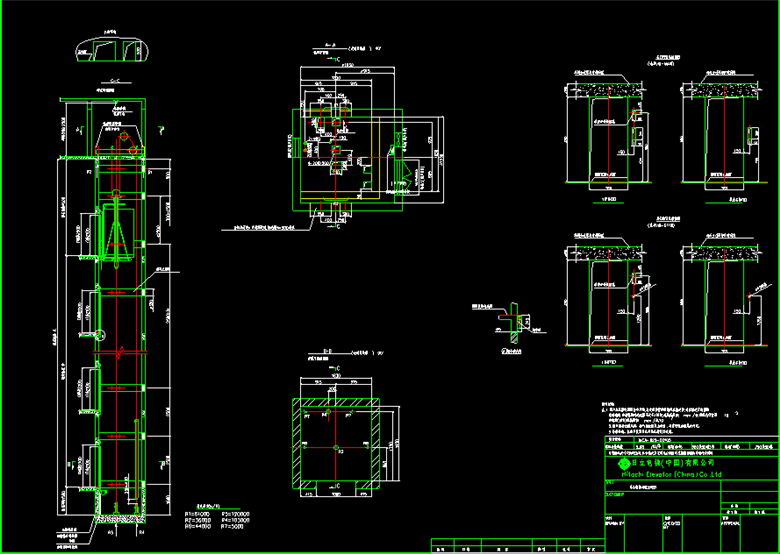

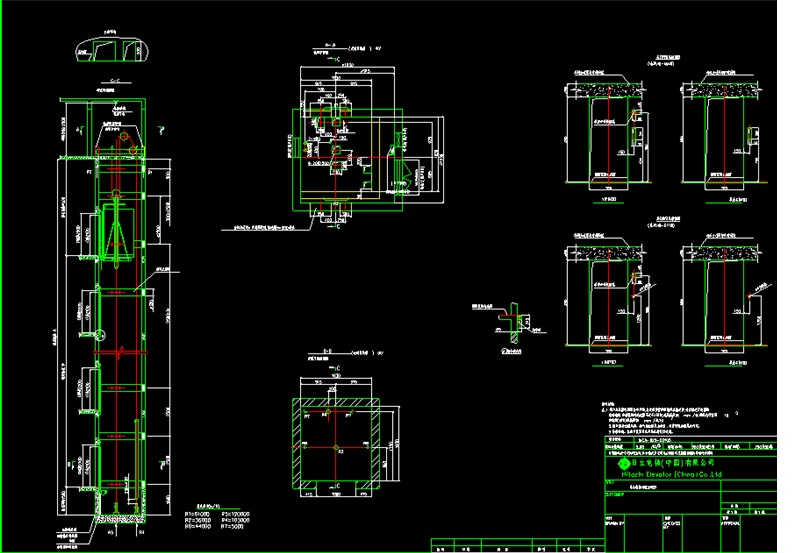

       首先我们根据电梯厂家提供电梯安装图纸,对电梯井架钢结构的基础、主结构和围护结构这三大块开始初步的设计。根据电梯钢结构井道初步的设计,决定电梯钢结构井道的基础采用的基础,主结构选择最适合的钢结构。

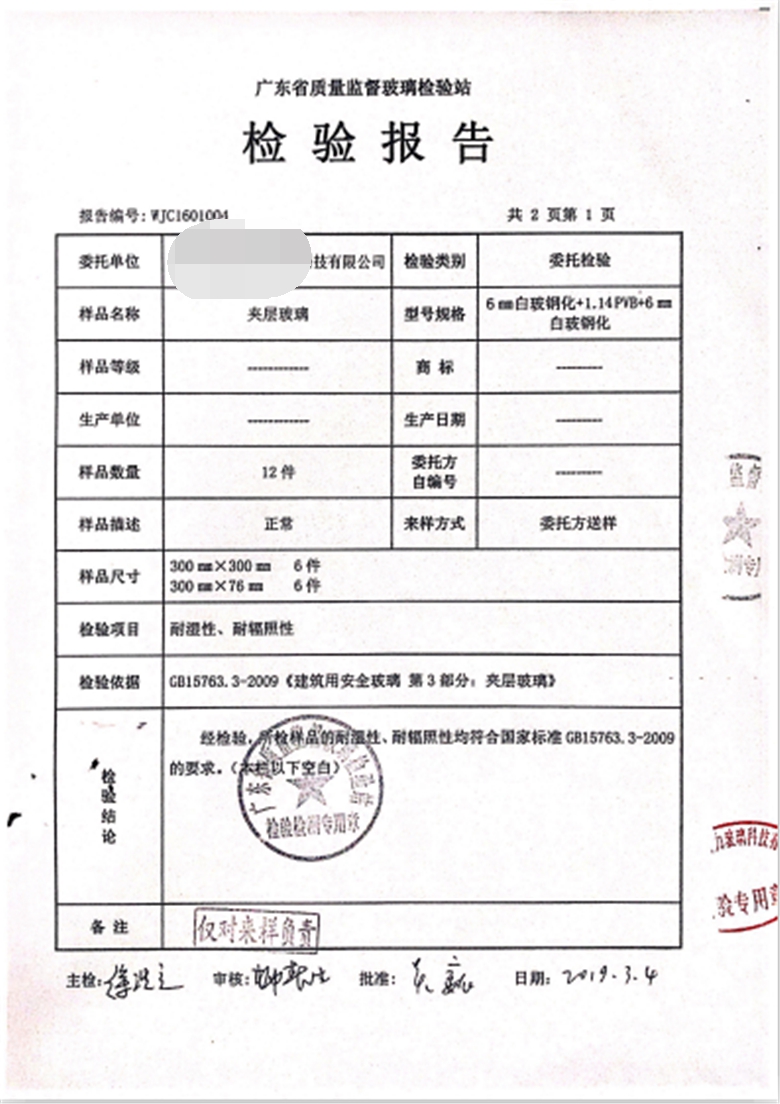

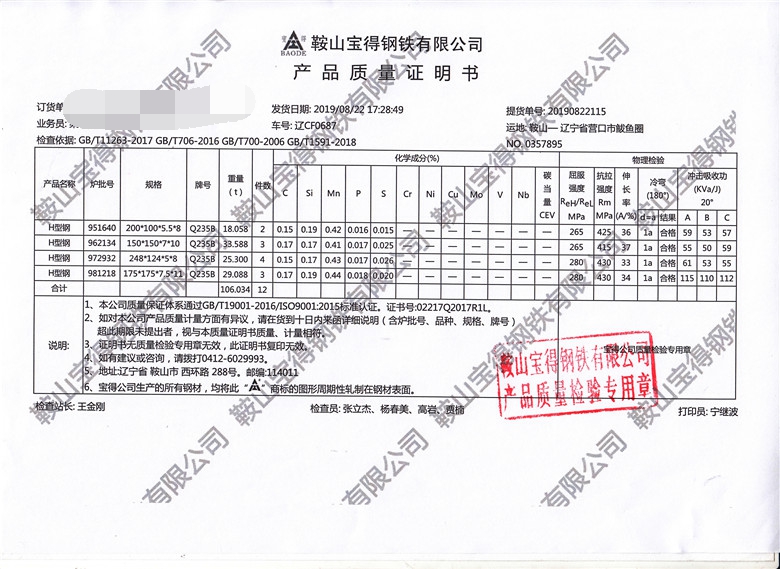

       根据该项目电梯钢结构井道的安装要求,Q235H钢做主结构竖向承重构件,选用槽钢做主结构横向承重构件,选用 表面处理:环氧富锌底漆、环氧云铁中间漆、聚氨酯面漆三层复合防腐漆全面保护,玻璃选用6mm白玻钢化 +1.14PVB+6 mm 白玻钢化(夹胶玻璃),要求对接焊缝进行坡口焊,焊缝饱满。电梯导轨支架梁选用方钢管做为主结构横向构件。机房底板选用厚钢板,按电梯安装要求进行开孔预留。电梯机房及曳引机承重梁选用H型钢进行安装。机房顶吊钩安装梁选用H型钢进行安装。

云浮市钢结构电梯井定制安装(图1)

云浮市钢结构电梯井定制安装(图2)

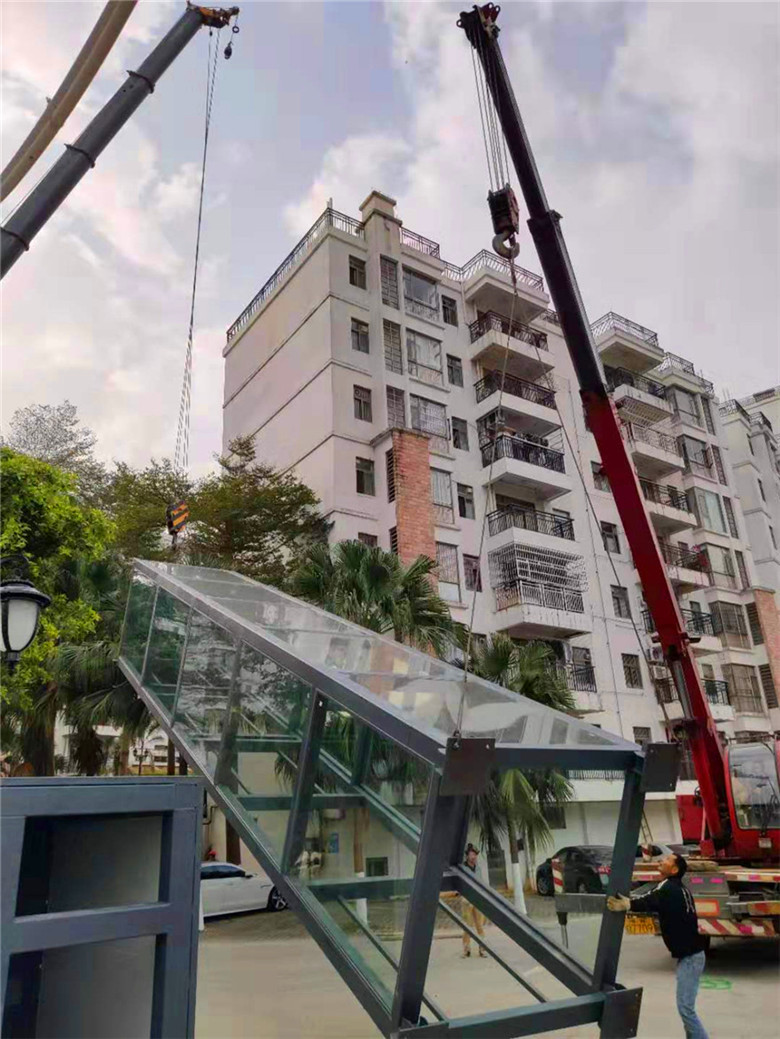

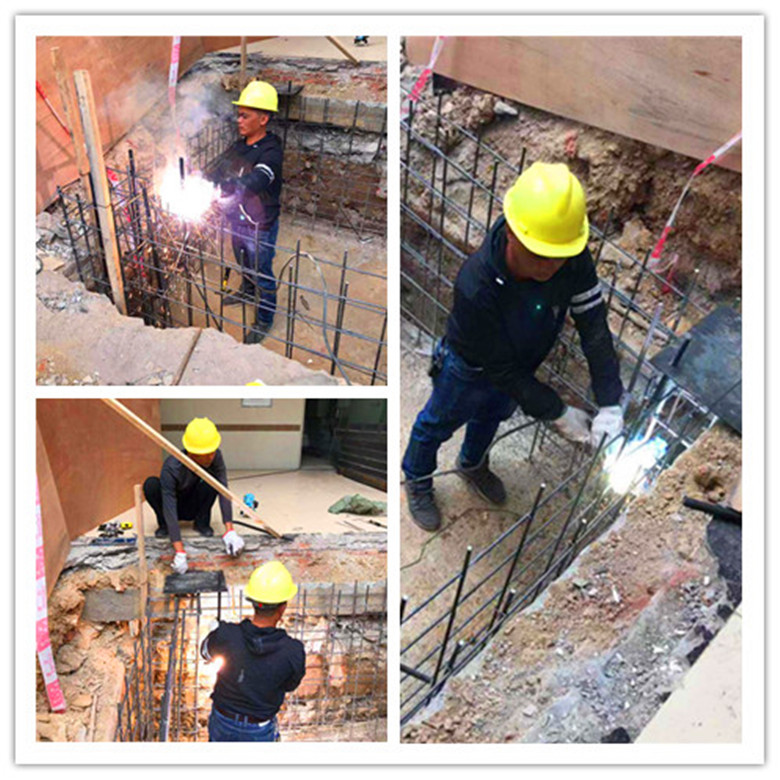

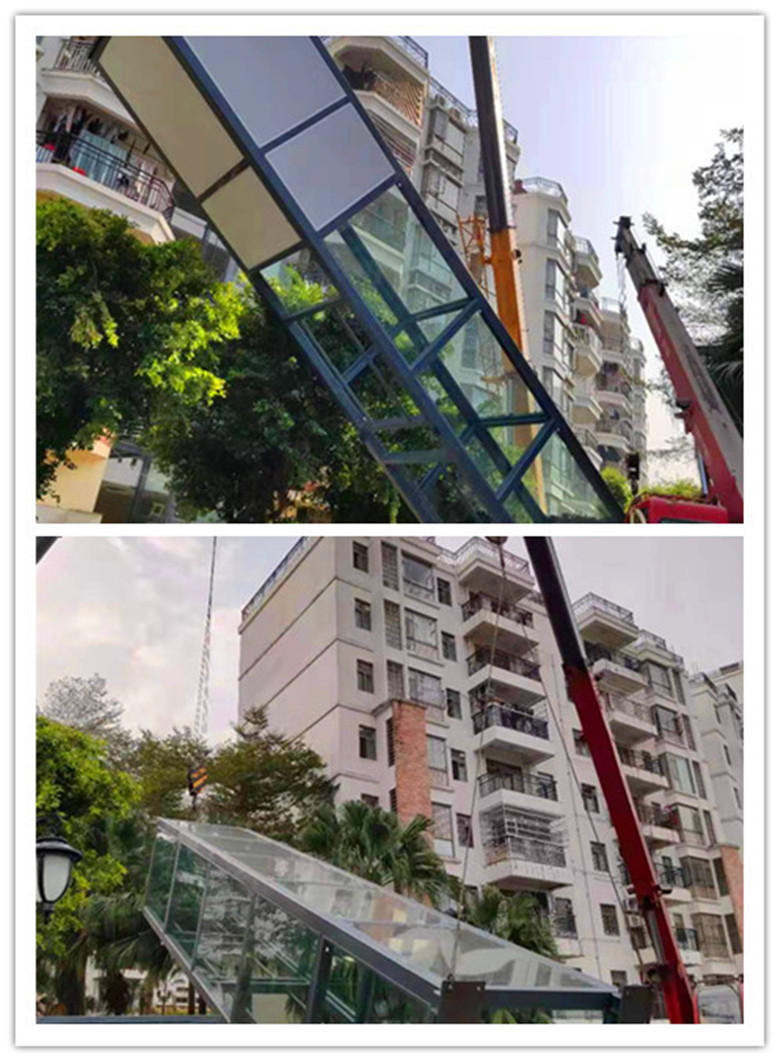

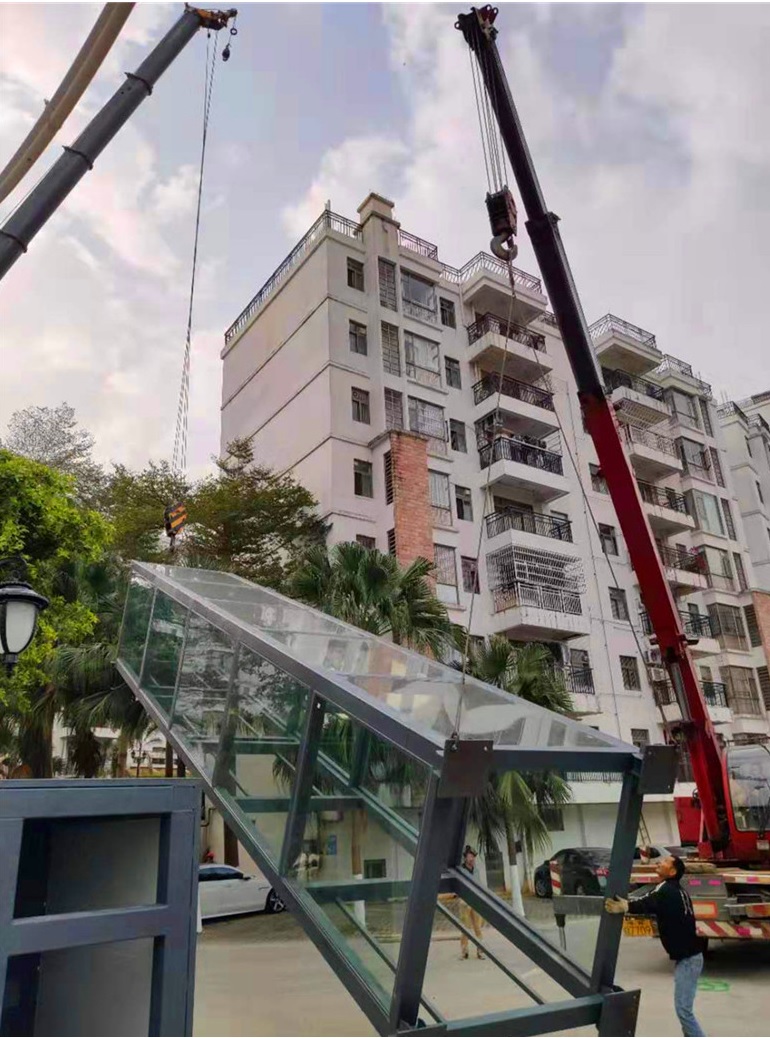

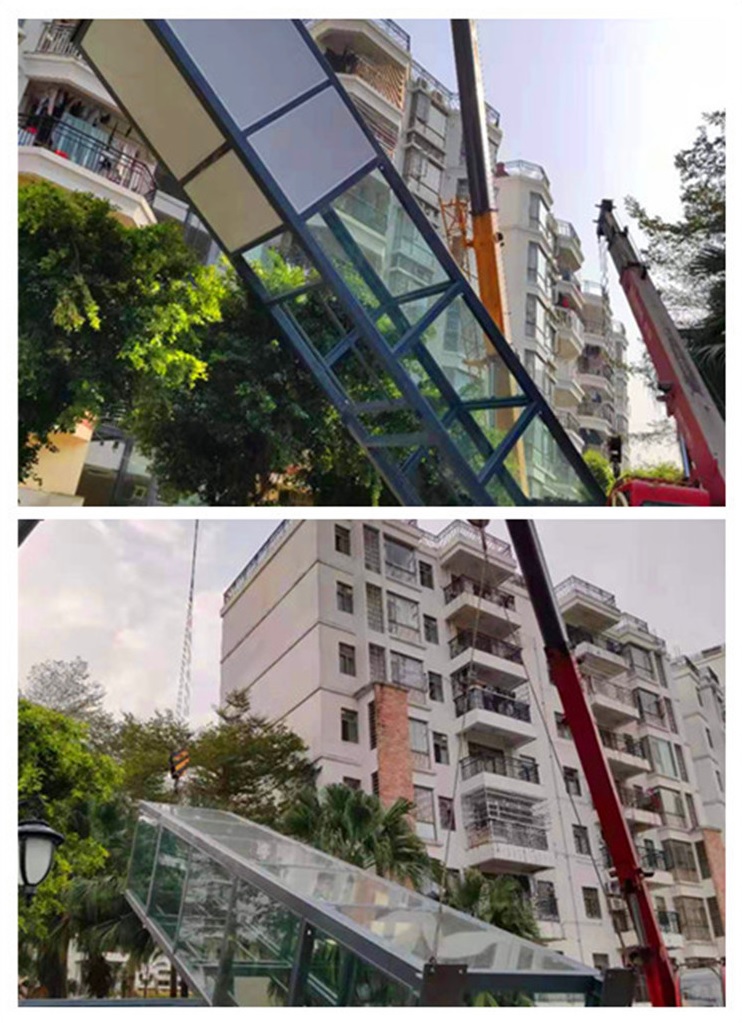

  在工厂内预安装时,将主体框架和安装底架焊接成电梯井模块 ,减少现场安装时钢结构的焊接量,且能避免钢柱在与钢梁刚性连接时牛腿长度不够的问题,在厂房完成预安装后将预制的电梯井模块运送至现场,再进行现场安装,现场只需挖开U 形底坑,再通过吊车将电梯井模块吊起,然后将电梯井模块底部的安装底架插设在  U 形底坑上,然后通过螺栓将安装底架与U 形底坑连接,然后在安装底架的侧面填充设有混凝土进行加固,最后回填 U形底坑完成安装,运用整体制作,整体预拼装,整体运输,整体吊装,全干式施工的方式,24小时内完成完成整个钢结构井道骨架的安装。真正实现钢结构电梯井装配式施工,整个安装过程简单快捷,且还保证了足够的连接强度和承载力,确保安全可靠。

云浮市钢结构电梯井定制安装(图3)

 云浮市钢结构电梯井定制安装(图4)

客户评价

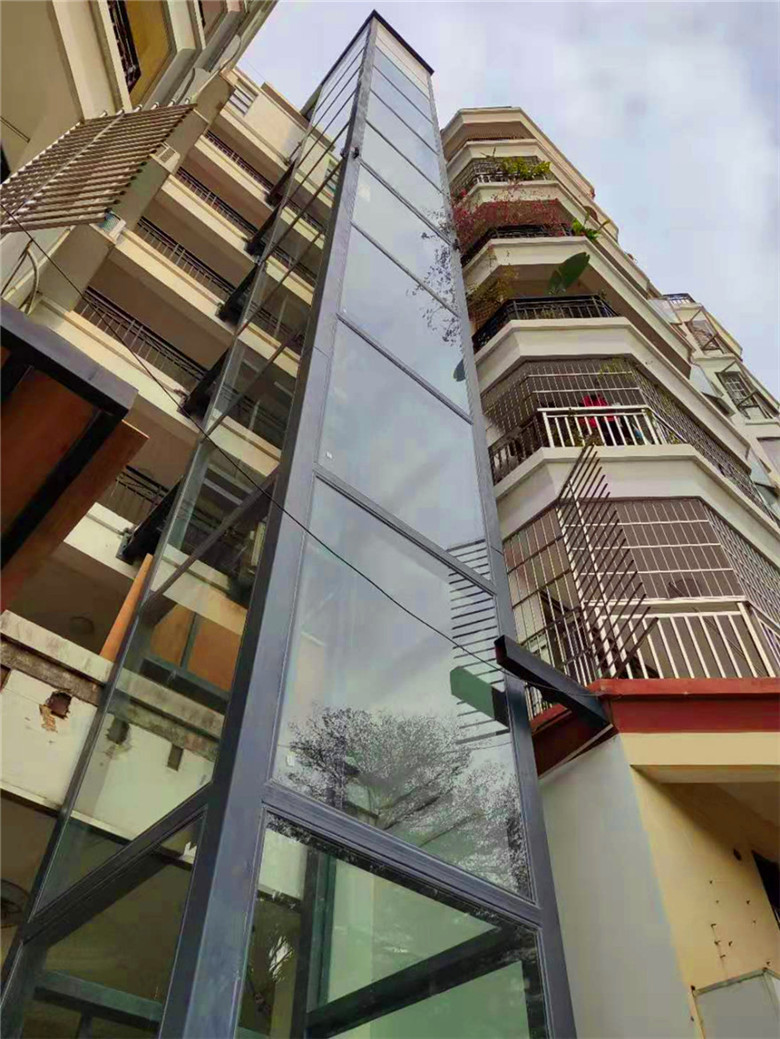

我司团队设计、深化图纸、生产发货,有条不紊,派遣经验丰富的钢结构电梯井安装队现场安装。此次项目得到了客户的高度认可,外形美观、施工便捷,大大提高了居民楼的出行效率,方便了楼道居民。客户说,当初在网上找到众工时,就是看中他们有大量的案例实操经验,上门沟通后发现工程师很专业,很多细节都了如指掌,更加有信心和他们合作了。众工整个团队的服务专业高效、认真细致,值得信赖。众工公司专业生产各种型号钢结构电梯井
